26.4GHz~40GHz WR28 BJ320 bis K2.92mm Weiblicher Wellenführer zum Koaxadapter Rechtswinkel K/BJ320-KF22
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | WR28 Wellenführer zu Koaxialadaptern | Material: | mit einer Breite von nicht mehr als 20 mm |
|---|---|---|---|
| Frequenzbereich: | 26.4 bis 40 GHz | Verbindungsstück: | K2,92 mm |
| Versuchen: | 1,35 | Impedanz: | 50 Ohm |
| Wellenleiter-Größe: | WR28,BJ320 | Körpergestaltung: | Richtiger Winkel |
| Hervorheben: | WR28 BJ320 zum K2.92mm-Adapter,weiblicher Wellenführer zum Koax-Adapter |
||
26.4GHz~40GHz WR28 BJ320 bis K2.92mm Weibliche Wellenleiter zum Koaxadapter Rechtswinkel
Die Häufigkeit dermit einer Leistung von mehr als 50 WattVerarbeitet durchElite Elektronik(ELT) abdecken5.4 GHz bis 110 GHzMit hoher Zuverlässigkeit, geringer Größe und hervorragender Leistung wird es in Mikrowellenmessgeräten und Millimeterwellengeräten weit verbreitet.mit einer Breite von mehr als 20 mm,Die koaxiale Endverbindungsoberfläche umfasst:N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 und Mikrobandtyp. Wellenführer-Koax-Adapter sind in zwei Typen unterteilt: Endstart und rechten Winkelstart aus Schnittstellenorientierung.eine Hochleistungsstruktur.
Spezifikation derK/BJ320-KF22:
| Produktbezeichnung | WR28 Wellenführer zu K2.92mm-Koaxialadaptern mit rechten Winkel |
| Modell Nr. | K/BJ320-KF22 |
| Koaxal-Typ | 2.92mm |
| Größe des Wellenleiters | WR28 (BJ320) |
| Körpergestaltung | Richtiger Winkel |
| Frequenzbereich | 26.4 GHz bis 40 GHz |
| SMA-Impedanz | 50 Ohm |
| VSWR | 1.25 |
Vorteile:
-Unsere Wellenleitadapter sind von hoher Zuverlässigkeit, Miniaturgröße und hervorragender Leistung, was sie in Mikrowellenmessgeräten und Millimeterwellengeräten usw. weit verbreitet macht.

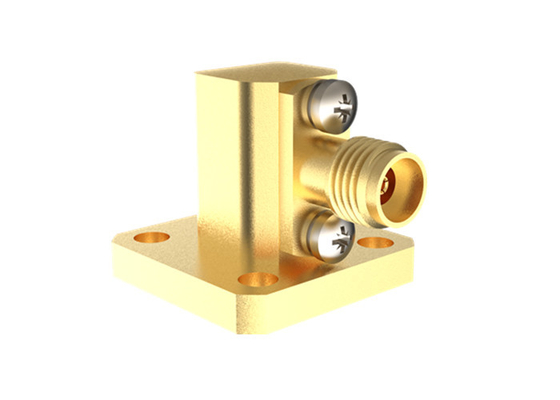

Umriss Zeichnung und BilderWR28 BJ320 bis 2,92 mm Weiblicher Wellenführer zum Koaxadapter K/BJ320-KF22:
Liste derWellenleiter zu K2.92mm Koaxial Adaptern:
| Modellnummer | Beschreibung | Anmerkung |
| K/BJ320-KF22 | WR28 ((BJ320) zu weiblichen rechtwinkligen Adaptern von 2,92 mm | |
| K/BJ320-KFE9 | WR28 ((BJ320) zu 2,92 mm weiblichen Endstartadaptern | BJ320=WR28 |
| K/BJ400-KF1 | WR28 ((BJ320) bis 2,4 mm weibliche Endstartadapter | |
| Benutzerdefinierter Typ | Maßgeschneiderte Größen sind akzeptabel |
Querschnittsverweise zu Wellenleitungsnormen
| Chinesische Normen | Internationale Normen | Frequenzbereich (GHz) |
| BJ84 | WR112 | 6.57 bis 9.99 |
| BJ100 | WR90 | 8.20 bis 12.5 |
| BJ120 | WR75 | 9.84 bis 15.0 |
| BJ140 | WR62 | 11.9 bis 18.0 |
| BJ180 | WR51 | 14.5 bis 22.0 |
| BJ220 | WR42 | 17.6 bis 26.7 |
| BJ260 | WR34 | 21.7 bis 33.0 |
| BJ320 | WR28 | 26.3 bis 40.0 |
| BJ400 | WR22 | 32.9 bis 50.1 |
| BJ500 | WR18 | 39.2 bis 59.6 |
| BJ620 | WR14 | 49.8 bis 75.8 |
| BJ740 | WR12 | 60.5 bis 91.9 |
| BJ900 | WR10 | 73.8~112 |
Anmerkung:
Wir haben mehr als 1000 Arten vonWellenführer für KoaxialadapterWenn der von Ihnen verwendete Adapter nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.Die ODM-Dimension ist willkommen.
