WR42 BJ220 bis K2.92mm Weibliche Endstartwellenleiter zum Koaxadapter 17.6GHz~26.7GHz K/BJ220-KFE7
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | WR42 K2.92mm Wellenführer für Koaxialadapter | Material: | mit einer Breite von nicht mehr als 20 mm |
|---|---|---|---|
| Frequenzbereich: | 17.6 GHz bis 26.7 GHz | Verbindungsstück: | K2,92 mm |
| Versuchen: | 1,35 | Impedanz: | 50 Ohm |
| Wellenleiter-Größe: | WR42,BJ220 | Körpergestaltung: | Abschluss des Starts |
| Hervorheben: | K2.92mm Wellenführer zum Koaxadapter,WR42 BJ220 Wellenführer zum Koaxadapter,17.6GHz~26.7GHz Wellenführer zum Koaxadapter |
||
WR42 BJ220 bis K2.92mm Weibliche Endstartwellenleiter zum Koaxadapter 17,6GHz~26,7GHz
Die Häufigkeit dermit einer Leistung von mehr als 50 WattVerarbeitet durchElite Elektronik(ELT) abdecken5.4 GHz bis 110 GHzMit hoher Zuverlässigkeit, geringer Größe und hervorragender Leistung wird es in Mikrowellenmessgeräten und Millimeterwellengeräten weit verbreitet.mit einer Breite von mehr als 20 mm,Die koaxiale Endverbindungsoberfläche umfasst:N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 und Mikroband. Wellenführer-Koax-Adapter sind in zwei Typen unterteilt: Endstart und rechten Winkelstart aus Schnittstellenorientierung.eine Hochleistungsstruktur.
Spezifikation derK/BJ220-KFE7:
| Produktbezeichnung | WR42 Wellenführer zu K2.92mm Koaxialadaptern |
| Modell Nr. | K/BJ220-KFE7 |
| Koaxal-Typ | K2,92 mm |
| Größe des Wellenleiters | WR42 (BJ220) |
| Körpergestaltung | Abschluss des Starts |
| Frequenzbereich | 170,6-26,7 GHz |
| SMA-Impedanz | 50 Ohm |
| VSWR | 1.30 |
Vorteile:
-Unsere Wellenleitadapter sind von hoher Zuverlässigkeit, Miniaturgröße und hervorragender Leistung, was sie in Mikrowellenmessgeräten und Millimeterwellengeräten usw. weit verbreitet macht.

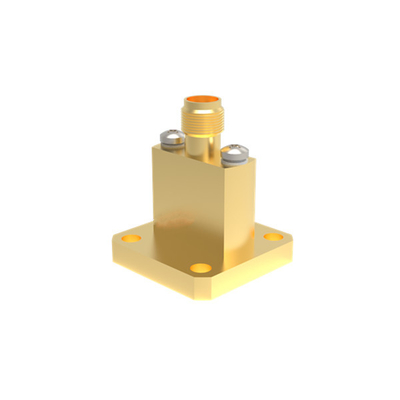

Umriss Zeichnung und BilderWR42 BJ220 bis 2,92 mm Weiblicher Wellenführer zum Koax-AdapterK/BJ220-KFE7:
Liste derWellenleiter zu 2,92 mm Koaxialadaptern:
| Modellnummer | Beschreibung | Anmerkung |
| K/BJ220-KF6 | WR42 ((BJ220) zu 2,92 mm weiblichen Geradenwinkeladaptern | |
| K/BJ220-KFE7 | WR42 ((BJ220) bis 2,92 mm weibliche Endstartadapter | BJ220=WR42 |
| Benutzerdefinierter Typ | Maßgeschneiderte Größen sind akzeptabel |
Querschnittsverweise zu Wellenleitungsnormen
| Chinesische Normen | Internationale Normen | Frequenzbereich (GHz) |
| BJ84 | WR112 | 6.57 bis 9.99 |
| BJ100 | WR90 | 8.20 bis 12.5 |
| BJ120 | WR75 | 9.84 bis 15.0 |
| BJ140 | WR62 | 11.9 bis 18.0 |
| BJ180 | WR51 | 14.5 bis 22.0 |
| BJ220 | WR42 | 17.6 bis 26.7 |
| BJ260 | WR34 | 21.7 bis 33.0 |
| BJ320 | WR28 | 26.3 bis 40.0 |
| BJ400 | WR22 | 32.9 bis 50.1 |
| BJ500 | WR18 | 39.2 bis 59.6 |
| BJ620 | WR14 | 49.8 bis 75.8 |
| BJ740 | WR12 | 60.5 bis 91.9 |
| BJ900 | WR10 | 73.8~112 |
Anmerkung:
Wir haben mehr als 1000 Arten vonWellenführer für KoaxialadapterWenn der von Ihnen verwendete Adapter nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.Die ODM-Dimension ist willkommen.
