Produktdetails:
Zahlung und Versand AGB:
|
| Artikel: | Koaxialstecker 2.4mm Rfs | Impedanz: | 50Ω |
|---|---|---|---|
| Bescheinigung: | Einheitliche Kennzeichnung | Geschlecht: | Von Männlich zu Weiblich |
| Lebensdauer: | 500 Zyklen | Anwendung: | Computer/LANs |
| Material: | Edelstahl | Füllung: | Passiviert |
| Hervorheben: | Edelstahl 2,4 mm HF-Adapter,Männlich-Fraulich 2 |
||

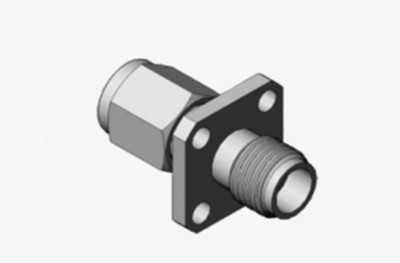

Hochleistungs-Rohrfrequenzadapter aus Edelstahl
Die 2,4 mm-Serienanschlüsse stellen eine Klasse von leistungsstarken Millimeterwellenanschlüssen dar, die bis zu einer Frequenz von 50 GHz arbeiten.Diese Steckverbinder verwenden eine Luft-Schnittstelle Gewinde Kupplung und zeichnen sich durch ihre kompakte Größe, leichte Konstruktion, hohe Betriebsfrequenz und zuverlässige Konnektivität. Sie werden weitgehend in Hochfrequenz-Mikrowellenmessungen und Millimeterwellenanwendungen eingesetzt,die für anspruchsvolle Umgebungen geeignete Präzision und Leistung bietet.
Spezifikation der(mm):
Elektrische Eigenschaften | ||||
Impedanz | 50Ω | |||
Frequenzbereich | Gleichspannung 50 GHz | |||
Nennspannung | 170VRMS (höchster Meeresspiegel) | |||
Dielektrika Spannungswiderstand | 500VRMS (höchster Meeresspiegel) | |||
Widerstand gegen Isolierung | ≥ 5000 MΩ | |||
Kontaktwiderstand | Außenleiter | ≤ 2mΩ | ||
Zentralleiter | ≤ 3mΩ | |||
VSMR | ≤ 1,05+0,005f | |||

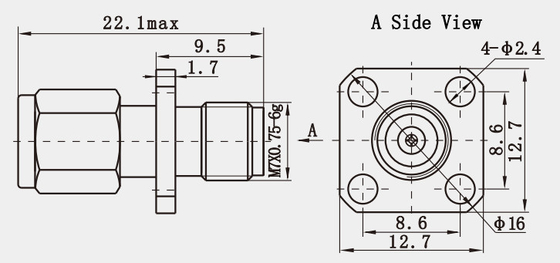

Detaillierte Zeichnung(mm):
* Außenleitermaterial: üblicherweise aus Edelstahl, das passiviert wird, um seine Korrosionsbeständigkeit und Haltbarkeit zu erhöhen.
* Material des inneren Leiters: Der innere Leiter besteht oft aus Messing mit einer Goldbeschichtung, die eine hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit bietet.
*Dielektrisches Material: Das Dielektrikum verwendet in der Regel leistungsstarke Kunststoffe wie PEI (Polyetherimid), die eine gute Isolierung und einen stabilen Betrieb bei hohen Frequenzen bieten.
*Konstruktionsstandards: Diese Steckverbinder sind so konzipiert, dass sie mit anderen Steckverbindergrößen wie SMA, 3,5 mm usw. nicht kompatibel sind, und sie haben höhere Betriebsfrequenzen, bis zu 50 GHz.
Vorteile:
| Normale Erzeugnisse | Eliteprodukte | |
| Frequenzbereich | Gleichspannung ~ 40 GHz | Gleichspannung ~ 65 GHz |
| VSWR | ≤ 135 | ≤ 13 |
| Haltbarkeit | 300 Zyklen | > 500 Zyklen |
Anwendung:
* Die drahtlose Kommunikation ist einer der wichtigsten Anwendungsbereiche für 2,4 mm-RF-Anschlüsse aus Edelstahl.mobile KommunikationDa sie Frequenzen bis zu 50 GHz unterstützen können, eignen sie sich für verschiedene Hochfrequenzkommunikationssysteme wie Satellitenkommunikation, Punkt-zu-Punkt-Radio,und 5G-Kommunikationsinfrastruktur.
*Die Verwendung von 2,4 mm-RF-Anschlüssen aus Edelstahl in der Messgeräteanlage ist ebenfalls sehr wichtig.Diese Steckverbinder bieten einen sehr geringen Einsatzverlust und eine sehr geringe Spannungsstandwellenquote, um die Genauigkeit und Wiederholbarkeit der Messungen zu gewährleisten.Durch ihre Konstruktionsbeständigkeit und ihre Umweltstabilität eignen sie sich für die Kalibrierung und Normen zur Erhaltung einer optimalen Leistung des Geräts..
Unsere Hauptprodukte
| HF-Adapter |
| SMA/SSMA-HF-Anschluss |
| SMP/SSMP HF-Anschluss |
| TNC-HF-Anschluss |
| HF-Anschluss des Typs N |
| MCX/MMCX HF-Anschluss |
| BNC-HF-Anschluss Millimeterwellenanschlüsse ((2.4mm, 2.92mm) |
| HF-Kabelbaugruppen |
| Wellenführer zum Koaxialadapter |
| Hermetische Dichtungen von Glas zu Metall |
| Anschlüsse der Serie J30J |
| Mikrowellen-Rotationsverbindungen |
Anmerkung:
Wir haben über 10.000 Arten vonVerbindungsstück, wenn der Steckverbinder, den Sie verwenden, nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren DetailsDas ist....
