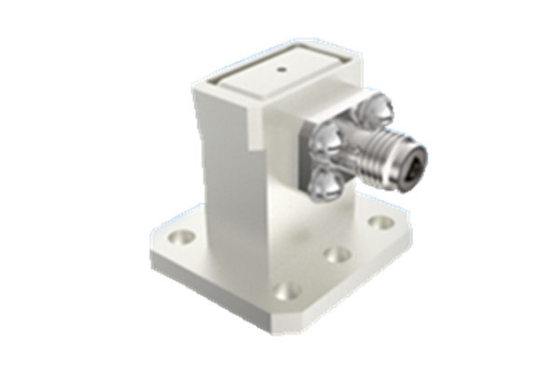

Hochleistungs-Wellenführer zum 2,92-Typ-Seitenzufuhrkoakxialen Adapter BJ180
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | 2.92 HF-Koaxial-Wellenleitadapter | Dauerwellenleistung: | 2W |
|---|---|---|---|
| Häufigkeit: | (187,5/a) GHz bis zu 285,7/a) GHz | Widerstand gegen Isolierung: | ≥ 5000 MΩ |
| Anwendung: | Kommunikation | Material: | mit einer Breite von nicht mehr als 20 mm |
| Nennlagertemperatur Temperaturbereich: | -55°C bis +100°C | Betriebstemperaturbereich: | -65°C bis +125°C |
| Hervorheben: | BJ180 Koaxialadapter zur Seitenaufnahme,Hochleistungsseitenzufuhrkoakxialer Adapter,2.92 Typ Koaxialadapter zur Seitenaufnahme |
||
Hochleistungswellenführer zum 2,90-Typ-Seitenzufuhrkoakxialen Adapter BJ180
Die von unserer Firma hergestellten coaxialen Wellenleitungswandler für Raumfahrzeuge sind in zwei Strukturformen unterteilt, direkt und seitlich.
Koaxiale Wellenleitungswandler für Raumfahrzeuge sind in direkt und seitlich eingestellte, mit einem Frequenzbereich von 5,3 GHz bis 110 GHz, unterteilt.
Die rechteckigen Wellenführeranschlüsse am Wellenführerende sind BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740, BJ900,Koaxiale Endoberflächen-Schnittstelle mit SMA-Serie, 2.92-Serie, 2.4-Serie, 1.85-Serie usw. Jedes Produkt mit Wellenführeranschluss deckt die gesamte Wellenführerbandbreite ab.
Jede Art von Wellenleitungs-Port-Produkt deckt die gesamte Wellenleitungsbandbreite ab, und die Produkte verfügen über eine zuverlässige Struktur, kleine Außendimensionen, hervorragende elektrische Leistung und Konsistenz.und leichtes Gewicht (≤ 20 g), etc. Sie wurden in verschiedenen Arten von Raumfahrzeugen weit verbreitet.
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Hauptparameter | |||
| Dauerwellenleistung | 2W | ||
| Frequenzbereich | (187.5/a) GHz~(285.7/a) GHz,a ist die Wellenleitungsanschlusslänge | ||
| Betriebstemperaturbereich | -65°C bis +125°C | ||
| Widerstand gegen Isolierung | ≥ 5000 MΩ | ||
| Andere | |||
| Verkleidungsdicke | Dicke der Goldbeschichtungsschicht am Mittelkontakt ≥ 1,27 μm | ||
| Porosität der Plattierung | verdünnte Stickstoffsäure | In einem transparenten Behälter mit einem spezifischen Gewicht von 1,316 (Temperatur 25°C±3°C), 30 Sekunden | |
| Konzentrierte Salpetersäure | Konzentration 68% analytisch rein in einem Behälter bei 25°C±3°C,20min | ||
| Nennlagertemperatur Temperaturbereich | -55°C bis +100°C | ||

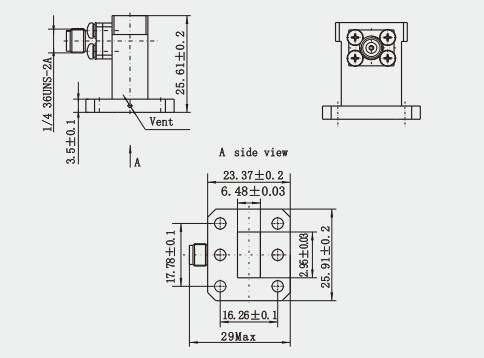

Entwurf:(mm)
Eigenschaften:
1- hocheffiziente Energieumwandlung: Die Konstruktion des Wellenleitungskoaxalen Wandlers beruht auf den Unterschieden der elektromagnetischen Wellenverbreitungsmerkmale in verschiedenen Übertragungsmedien,und realisiert eine hocheffiziente Energieumwandlung zwischen Wellenleitung und Koaxialleitung durch eine angemessene Strukturkonstruktion und Parameterwahl.
2Breite Bandbreite: Der Wellenleitkoaxiale Wandler verfügt über eine breite Bandbreite, die den Frequenzbereich von Gleichstrom bis Millimeterwellenband und sogar höher abdecken kann.
3. geringer Einsetzverlust: Wellenleitkoaxiale Umrichter haben während des Umwandlungsprozesses einen geringen Einsetzverlust, was bedeutet, dass das Signal während des Umwandlungsprozesses weniger Energie verliert,Unterstützung bei der Aufrechterhaltung der Integrität und Stärke des Signals.
4. Niedrige VSWR: VSWR ist ein Maß für den Grad der Übereinstimmung von Übertragungsleitungen.die eine gute Abgleichleistung anzeigt und Signalreflexion und -verzerrung verringert.
5.Verschiedene Strukturen: Wellenleitkoaxiale Umrichter haben verschiedene Strukturen, z. B. orthogonale 90°-Wellenleitkoaxiale Umrichter und beendete 180°-Wellenleitkoaxiale Umrichter,mit einer Breite von mehr als 20 mm,.
Anwendung:
1. Mikrowellengeräte und -systeme: Bei Mikrowellengeräten werden coaxialgeleitete Wandler verwendet, um verschiedene Übertragungsleitungen, wie coaxialgeleitete Leitungen und Wellenleitungen, zu verbinden.für eine effiziente SignalübertragungEs wird in verschiedenen Mikrowellensystemen wie Antennen, Sendern, Empfängern und Trägerterminalanlagen weit verbreitet.
2. Radarsystem: Im Radarsystem ist der Wellenleitkoaxalkonverter ein wesentliches passives Konvertierungsgerät, das zur Verbindung verschiedener Teile des Radarsystems verwendet wird, um eine stabile Signalübertragung zu gewährleisten.
3- Satellitenkommunikation: In der Satellitenkommunikation sind auch Wellenleitungskoaxiale Konverter anwendbar.vor allem, wenn es notwendig ist, die Koaxialleitung der Bodenstation mit dem Wellenleitsystem auf dem Satelliten zu verbinden.
Produktkatalog:
1.85-Serie
2.4Reihe
2.92Reihe
SMAReihe
SMP-Serie
SMPM-Serie
Glasisolierprodukte
Koaxaler Wellenleitadapter
Anmerkung:
Wir haben über 10.000 Arten vonSMA-Anschluss, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
