Ausführliche Produkt-Beschreibung
| Produktname: | Wellenleiter-auf-2,92-mm-Adapter | Modell: | BTZH-P1H-3 |
|---|---|---|---|
| Frequenzbereich: | 18 GHz ~ 26,5 GHz | Impedanz: | 50Ω |
| DWV: | 500V | Isolationswiderstand: | ≥5000 MΩ |
| VSWR: | ≤1,25 | Einfügedämpfung: | ≤ 0,25 dB |
| Temperatur: | -55 °C ~ 125 °C | ||
| Hervorheben: | WR 42 waveguide right angle adapter,2.92mm K type RF connector,Aerospace waveguide adapter 18GHz-26.5GHz |
||

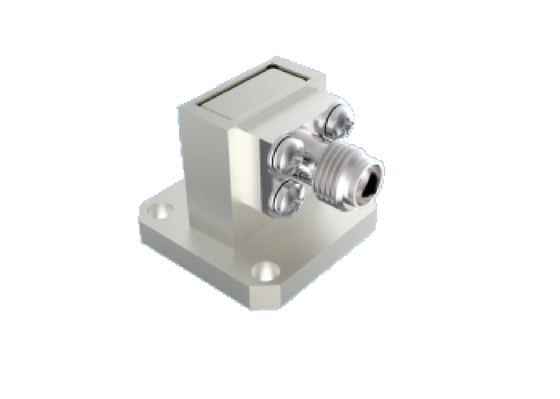

WR 42 Luft- und Raumfahrt-Wellenleitkomponenten auf 2,92 mm K-Typ-Adapter Ku/K-Band 15GHz~22GHz Geradewinkel-Luftfahrt-RF-Anschlüsse mit geringem Einsatzverlust
Elite Electronics produziert Luftfahrt-Wellenleitungen für Koaxialadapter, die in zwei Strukturtypen erhältlich sindStart und Typ des rechten Winkels. Die Frequenz liegt zwischen 5,3 GHz und 145 GHz. Zu den rechteckigen Wellenführeranschlüssen gehören: BJ70 (WR137), BJ84 (WR112), BJ100 (WR90), BJ120 (WR75), BJ140 (WR62), BJ180 (WR51), BJ220 (WR42), BJ260 (WR34),BJ320 ((WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)
Die koaxialen Schnittstellen abdecken SMA, 2,92 mm, 2,4 mm und 1,85 mm, 1,0 mm, 0,8 mm- jede ReiheDer Wellenleitungsanschluss unterstützt die volle Wellenleitungsbandbreite.≤20 g), diese Produkte werden in verschiedenen Typen von Raumfahrzeugen weit verbreitet.
Designmerkmale von Wellenleitkomponenten
- Kompaktes Design
- Betrieb im Frequenzband bis 145 GHz
- Robuste Konstruktion für Zuverlässigkeit
- Erhältlich in mehreren Konfigurationen: Endstart, rechte Winkeloptionen
- Niedriger VSWR & niedriger Einsetzverlust
50Ω 18GHz~26,5GHz WR 42 / BJ220 Wellenführer auf 2,92mm Adapter K Band Rechtswinkel Wellenführer Komponenten mit niedrigem VSWR
Modell: BTZH-P1H-3
Anmerkung: Bitte wenden Sie sich frei an den Vertrieb für weitere Modelldetails von Aerospace of Waveguide Components.
Hinweis: Bitte überprüfen Sie unseren Katalog für ähnlichere Modelle entsprechend Ihrer Anwendung.
Anwendungen
Xi'an Elite Electronics ist auf systematische Verbindungslösungen für anspruchsvolle Branchen spezialisiert, darunter:
- Luft- und Raumfahrtsysteme
- Navigations- und Radargeräte
- Kommunikationssysteme
- Messgeräte
- Elektronik-Anwendungen
Verpackung und Versand
Jede Wellenleitungs-Komponente für die Luft- und Raumfahrt mit einem Adapter WR42 bis 2,92 mm ist sorgfältig verpackt, um den Schutz während des Transports zu gewährleisten:
Wir verwenden zuverlässige Kurierdienste für eine schnelle Lieferung und stellen den Kunden bei der Lieferung Nachweisinformationen zur Verfügung.
Verwandte Informationen zum Wellenleitungshafen: (nur zur Referenz)
| B.J. | WR | Frequenz (GHz) | Innenbreite | Innenhöhe | Frequenzband |
|---|---|---|---|---|---|
| BJ70 | WR137 | 5.38 ¢8.17 | 34.85 | 15.80 | C/X-Band |
| BJ84 | WR112 | 6.57 ¢9.99 | 28.50 | 12.62 | X-Band |
| BJ100 | WR90 | 8.20 ¢ 12.50 | 22.86 | 10.16 | X-Band |
| BJ120 | WR75 | 9.84 ¢ 15.00 | 19.05 | 9.525 | Ku niedrige Frequenz. |
| BJ140 | WR62 | 11.90 ¢ 18.00 | 15.80 | 7.90 | Ku-Band |
| BJ180 | WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Ku hohe/K niedrige Frequenz. |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | K-Band |
| BJ260 | WR34 | 21.70 ̊33.00 | 8.636 | 4.318 | - Niedrigfrequenz. |
| BJ320 | WR28 | 26.50 ¢ 40.00 | 7.112 | 3.556 | Ka |
| BJ400 | WR22 | 33.00 ¢ 50.00 | 5.690 | 2.845 | Ka hohe Frequenz. |
| BJ500 | WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | U/V-Band |
| BJ620 | WR15 | 50.00 ¢75.00 | 3.759 | 1.880 | V-Band |
| BJ740 | WR12 | 60.50 ¢ 91.90 | 3.099 | 1.549 | E-Band |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.540 | 1.270 | W-Band |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | F-Band |
