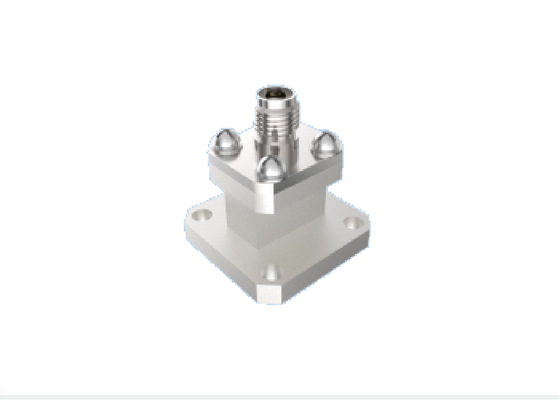

WR 42 Wellenleiter auf 2,92 mm K-Typ-Adapter 18 GHz ~ 26,5 GHz End-Launch-Luft- und Raumfahrt-HF-Anschlüsse für K-Band
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | Luft- und Raumfahrt-Wellenleitkomponenten | Modell: | BTZH-H1H-3 |
|---|---|---|---|
| Frequenzbereich: | 18 GHz ~ 26,5 GHz | Impedanz: | 50Ω |
| DWV: | 500V | Isolationswiderstand: | ≥5000 MΩ |
| VSWR: | ≤1,25 | Einfügedämpfung: | ≤ 0,25 dB |
| Temperatur: | -55 °C ~ 125 °C | ||
| Hervorheben: | mit einer Breite von mehr als 10 mm,jedoch nicht mehr als 15 mm,2.92mm-K-Funkanschluss |
||
WR 42 Wellenführer auf 2,92 mm K-Typ Adapter Ku/K Band 15GHz~22GHz Endstart Luft- und Raumfahrt-Wellenführer-Komponenten mit geringem Einsatzverlust
Elite Electronics produziert Luft- und Raumfahrt-Wellenleitkomponenten, die in zwei Strukturtypen erhältlich sind:Start und Typ des rechten Winkels. Die Frequenz liegt zwischen 5,3 GHz und 145 GHz. Zu den rechteckigen Wellenführeranschlüssen gehören: BJ70 (WR137), BJ84 (WR112), BJ100 (WR90), BJ120 (WR75), BJ140 (WR62), BJ180 (WR51), BJ220 (WR42), BJ260 (WR34),BJ320 ((WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)
Die koaxialen Schnittstellen abdecken SMA, 2,92 mm, 2,4 mm und 1,85 mm, 1,0 mm, 0,8 mm- jede ReiheDer Wellenleitungsanschluss unterstützt die volle Wellenleitungsbandbreite.≤20 g), diese Produkte werden in verschiedenen Typen von Raumfahrzeugen weit verbreitet.
Luft- und Raumfahrt-Wellenleitkomponenten Konstruktionsmerkmale
- Kompaktes Design
- Betrieb im Frequenzband bis 145 GHz
- Robuste Konstruktion für Zuverlässigkeit
- Erhältlich in mehreren Konfigurationen: Endstart, rechte Winkeloptionen
- Niedriger VSWR & niedriger Einsetzverlust
50Ω 18GHz~26.5GHz WR 42 / BJ220 Wellenführer auf 2.92mm Adapter K Band End Start Luft- und Raumfahrt RF-Anschlüsse mit niedrigem VSWR
Modell: BTZH-H1H-3
Hinweis: Bitte wenden Sie sich für weitere Modelldetails frei an den Vertrieb.
Hinweis: Bitte überprüfen Sie unseren Katalog für ähnlichere Modelle entsprechend Ihrer Anwendung.
Anwendungen von Luft- und Raumfahrt-Wellenleitkomponenten
Xi'an Elite Electronics ist auf systematische Verbindungslösungen für anspruchsvolle Branchen spezialisiert, darunter:
- Luft- und Raumfahrtsysteme
- Navigations- und Radargeräte
- Kommunikationssysteme
- Messgeräte
- Elektronik-Anwendungen
Verpackung und Versand
Jede Endkomponente des Luft- und Raumfahrt-Wellenleiters für den Start ist sorgfältig verpackt, um den Schutz während des Transports zu gewährleisten:
Wir verwenden zuverlässige Kurierdienste für eine schnelle Lieferung und stellen den Kunden bei der Lieferung Nachweisinformationen zur Verfügung.
Verwandte Informationen zum Wellenleitungshafen: (nur zur Referenz)
| B.J. | WR | Frequenz (GHz) | Innenbreite | Innenhöhe | Frequenzband |
|---|---|---|---|---|---|
| BJ70 | WR137 | 5.38 ¢8.17 | 34.85 | 15.80 | C/X-Band |
| BJ84 | WR112 | 6.57 ¢9.99 | 28.50 | 12.62 | X-Band |
| BJ100 | WR90 | 8.20 ¢ 12.50 | 22.86 | 10.16 | X-Band |
| BJ120 | WR75 | 9.84 ¢ 15.00 | 19.05 | 9.525 | Ku niedrige Frequenz. |
| BJ140 | WR62 | 11.90 ¢ 18.00 | 15.80 | 7.90 | Ku-Band |
| BJ180 | WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Ku hohe/K niedrige Frequenz. |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | K-Band |
| BJ260 | WR34 | 21.70 ̊33.00 | 8.636 | 4.318 | - Niedrigfrequenz. |
| BJ320 | WR28 | 26.50 ¢ 40.00 | 7.112 | 3.556 | Ka |
| BJ400 | WR22 | 33.00 ¢ 50.00 | 5.690 | 2.845 | Ka hohe Frequenz. |
| BJ500 | WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | U/V-Band |
| BJ620 | WR15 | 50.00 ¢75.00 | 3.759 | 1.880 | V-Band |
| BJ740 | WR12 | 60.50 ¢ 91.90 | 3.099 | 1.549 | E-Band |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.540 | 1.270 | W-Band |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | F-Band |
