Produktdetails:
Zahlung und Versand AGB:
|

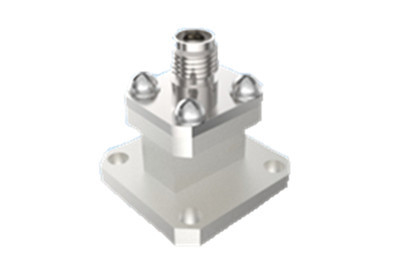

| Produktbezeichnung: | 2.92 HF-Koaxial-Wellenleitadapter | Dauerwellenleistung: | 2W |
|---|---|---|---|
| Häufigkeit: | (187,5/a) GHz bis zu 285,7/a) GHz | Widerstand gegen Isolierung: | ≥ 5000 MΩ |
| Anwendung: | Kommunikation | Material: | mit einer Breite von nicht mehr als 20 mm |
| Nennlagertemperatur Temperaturbereich: | -55°C bis +100°C | Betriebstemperaturbereich: | -65°C bis +125°C |
| Hervorheben: | BJ220 Wellenleitadapter,2.92 Typ Wellenleitadapter,Wellenleitadapter für die direkte Zufuhr |
||
Unser Unternehmen produziert coaxial-Wellenleitungen für Raumfahrzeuge, die in zwei Strukturformen erhältlich sind: direkt und seitlich.
Diese Konverter bedienen einen breiten Frequenzbereich von 5,3 GHz bis 110 GHz. Die rechteckigen Wellenführeranschlüsse am Wellenführerende umfassen verschiedene Größen wie BJ70, BJ84, BJ100,BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 und BJ900. Auf der Koaxialseite sind die Schnittstellen mit SMA-Serie, 2,92mm-Serie, 2,4mm-Serie und 1,85mm-Serie kompatibel.unter anderemJedes Modell ist sorgfältig so konzipiert, daß es die volle Bandbreite seines jeweiligen Wellenleiters unterstützt.
Zu den Hauptmerkmalen unserer Wellenleitungswandler gehören ihre robuste Konstruktion, kompakte Außenabmessungen, außergewöhnliche elektrische Leistung in Verbindung mit hoher Konsistenz,und leichtes Design (≤ 20 Gramm)Diese Eigenschaften haben sie in verschiedenen Anwendungen von Raumfahrzeugen sehr begünstigt und gewährleisten eine optimale Konnektivität und Leistung in anspruchsvollen Luft- und Raumfahrtumgebungen.
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Hauptparameter | |||
| Dauerwellenleistung | 2W | ||
| Frequenzbereich | (187.5/a) GHz~(285.7/a) GHz,a ist die Wellenleitungsanschlusslänge | ||
| Betriebstemperaturbereich | -65°C bis +125°C | ||
| Widerstand gegen Isolierung | ≥ 5000 MΩ | ||
| Andere | |||
| Verkleidungsdicke | Dicke der Goldbeschichtungsschicht am Mittelkontakt ≥ 1,27 μm | ||
| Porosität der Plattierung | verdünnte Stickstoffsäure | In einem transparenten Behälter mit einem spezifischen Gewicht von 1,316 (Temperatur 25°C±3°C), 30 Sekunden | |
| Konzentrierte Salpetersäure | Konzentration 68% analytisch rein in einem Behälter bei 25°C±3°C,20min | ||
| Nennlagertemperatur Temperaturbereich | -55°C bis +100°C | ||

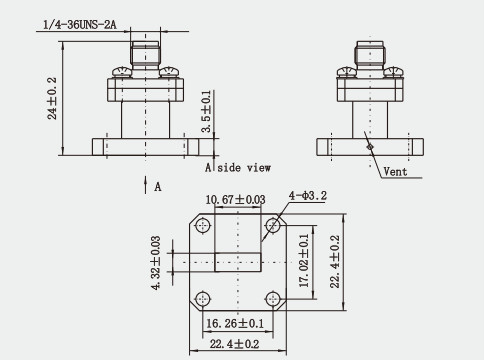

Entwurf:(mm)
Eigenschaften:
1. Gute Kompatibilität: Trotz der Dimensionsähnlichkeiten zwischen 2,92 mm Koaxialanschlüssen und SMA- und 3,5 mm-AnschlüssenSie unterscheiden sich in Bereichen wie maximaler Frequenz und isolierenden dielektrischen Materialien., so daß bei der Verknüpfung mit dem System auf mögliche Leistungseffekte geachtet werden muss.
2- Ausgezeichnete elektrische Leistung: Wellenführer bis 2,92 Koaxialwandler haben eine ausgezeichnete elektrische Leistung, z.B. Rücklaufverlust größer als 16 dB,Dies bedeutet, dass sie bei der Übertragung von Signalen eine hohe Signalintegrität aufrechterhalten..
3. Weite Anwendungsbreite: Wellenführer-zu-2.92-Koaxialkonverter werden in einer Vielzahl von Radarsystemen, Prüfgeräten, U-Bahn- und Flughafensignalsystemen usw. weit verbreitet.Diese Anwendungen haben sehr hohe Anforderungen an die Signalübertragung, und erfordern Konverter mit hoher Leistung und hoher Zuverlässigkeit.
Anwendung:
1- Prüfgeräte: In Mikrowellenprüf- und Messsystemen;92 Wellenleitungskoaxiale Umrichter werden verwendet, um das Prüfgerät mit der zu prüfenden Ausrüstung zu verbinden, um eine genaue Übertragung des Prüfsignals sicherzustellen..
2. Medizinische Mikrowellenanlagen: In medizinischen Mikrowellentherapiegeräten, 2.92 Wellenleitkoaxiale Umrichter werden verwendet, um das Koaxial-Ausgangssignal der Mikrowellentherapie aus der Anlage in eine Wellenleitform umzuwandeln, die für die Patiententherapie geeignet ist..
3Forschungsinstitute: In den Mikrowellenlaboren von Forschungsinstituten ist der 2.92 Wellenleitkoaxiale Wandler ein wichtiges Werkzeug für Mikrowellenversuche und Lehre.mit einer Breite von mehr als 20 mm,.
Produktkatalog:
1.85-Serie
2.4Reihe
2.92Reihe
SMAReihe
SMP-Serie
SMPM-Serie
Glasisolierprodukte
Koaxaler Wellenleitadapter
Anmerkung:
Wir haben über 10.000 Arten vonSMA-Anschluss, wenn der von Ihnen verwendete Steckverbinder nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
