WR51 15-22GHz K2.92mm Endstartwellenführer zum Koaxialadapter für die Luft- und Raumfahrt
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | 2.92 HF-Koaxial-Wellenleitadapter | Dauerwellenleistung: | 2W |
|---|---|---|---|
| Häufigkeit: | (187,5/a) GHz bis zu 285,7/a) GHz | Isolierwiderstand: | ≥ 5000 MΩ |
| Anwendung: | Kommunikation | Material: | Messing |
| Nennlagertemperatur Temperaturbereich: | -55°C bis +100°C | Betriebstemperaturbereich: | -65°C bis +125°C |
| Hervorheben: | 2.92 Typ Wellenleitadapter,Hochleistungs-Wellenleitadapter,BJ180 Wellenleitadapter |
||

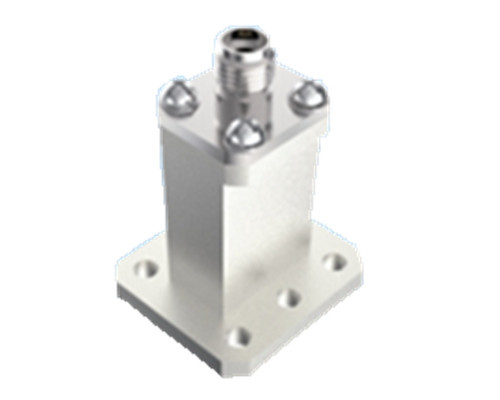

WR51 15-22 GHz K2.92mm End-Launch-Hohlleiter-zu-Koaxial-Adapter für die Luft- und Raumfahrt
Die von Elite Electronic hergestellten Koaxial-Hohlleiteradapter für Raumfahrzeuge sind in zwei Bauformen unterteilt: End-Launch und rechtwinklig, mit einem Frequenzbereich von 5,3 GHz bis 110 GHz.
Die rechteckigen Hohlleiteranschlüsse am Hohlleiterende sind WR137(BJ70), WR112(BJ84), WR90(BJ100), WR75(BJ120), WR62(BJ140), WR51(BJ180), WR42(BJ220), WR34(BJ260), WR28(BJ320), WR22(BJ400), WR18(BJ500), WR14(BJ620), WR12(BJ740), WR10(BJ900).
Die koaxiale End-Interface-Schnittstelle mit SMA-Serie, 2.92-Serie, 2.4-Serie, 1.85-Serie usw. Jedes Hohlleiteranschluss-Produkt deckt die volle Hohlleiterbandbreite ab, und die Produkte haben eine zuverlässige Struktur, kleine Außenabmessungen, ausgezeichnete elektrische Leistung und Konsistenz sowie geringes Gewicht (≤20g) usw. Sie wurden in verschiedenen Arten von Raumfahrzeugen weit verbreitet eingesetzt.
Spezifikation:
Hinweis: Die spezifischen Daten des Modells basieren auf den Daten im Produktspezifikationsblatt.
| Hauptparameter | |||
| Dauerstrichleistung | 2W | ||
| Frequenzbereich | (187.5/a)GHz~(285.7/a)GHz, a ist die Abmessung der langen Seite des Hohlleiteranschlusses | ||
| Betriebstemperaturbereich | -65°C~+125°C | ||
| Isolationswiderstand | ≥5000MΩ | ||
| Sonstiges | |||
| Beschichtungsdicke | Dicke der Goldplattierungsschicht am Mittelkontakt ≥1,27μm | ||
| Beschichtungsporosität | Verdünnte Salpetersäure | In einem transparenten Behälter mit einer spezifischen Dichte von 1,316 (Temperatur 25°C±3°C), 30s | |
| Konzentrierte Salpetersäure | Konzentration 68% analytisch rein in einem Behälter bei 25°C±3°C, 20min | ||
| Nenn-Lagertemperaturbereich | -55°C~+100°C | ||

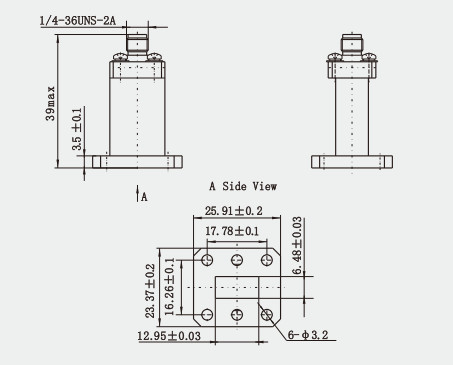

Außenansicht:(mm)
Eigenschaften:
- Starke Kompatibilität:Hohlleiter-Koaxial-Konverter sind mit vielen Arten von HF-Kabeln kompatibel, einschließlich halbsteifer Kabel und flexibler Kabel, was sie in praktischen Anwendungen breiter einsetzbar macht.
- Große Bandbreite an Anwendungen:Hohlleiter-Koaxial-Konverter werden in Antennensystemen, Mikrowellenkommunikationssystemen, Radarsystemen, Testgeräten und anderen Bereichen eingesetzt, um die Energieumwandlung zwischen verschiedenen Übertragungsmedien zu realisieren.
- Hocheffiziente Energieumwandlung:Das Design des Hohlleiter-Koaxial-Konverters basiert auf dem Unterschied der elektromagnetischen Wellenausbreitungseigenschaften in verschiedenen Übertragungsmedien und realisiert eine hocheffiziente Energieumwandlung zwischen Hohlleiter und Koaxialleitung durch ein vernünftiges Strukturdesign und die Auswahl der Parameter.
Anwendung:
- 1. Satellitenkommunikation:Hohlleiter-Koaxial-Adapter sind auch im Bereich der Satellitenkommunikation anwendbar, insbesondere wenn es notwendig ist, die Koaxialleitung der Bodenstation mit dem Hohlleitersystem auf dem Satelliten zu verbinden.
- 2. Drahtlose Kommunikation und industrielle Mikrowelle:In drahtlosen Kommunikations- und industriellen Mikrowellenanwendungen werden Hohlleiter-Koaxial-Adapter verwendet, um verschiedene HF-Komponenten für eine effiziente Signalübertragung und -verteilung zu verbinden.
- 3. Test- und Messsysteme:In Test- und Messsystemen im HF-Mikrowellenbereich werden Hohlleiter-Koaxial-Adapter verwendet, um Testinstrumente mit dem Prüfling zu verbinden, um die Genauigkeit der Messergebnisse zu gewährleisten.
Querverweise auf Hohlleiterstandards
| Chinesische Standards | Internationale Standards | Frequenzbereich (GHz) |
| BJ70 | WR137 | 5.38~8.17 |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR18 | 39.2~59.6 |
| BJ620 | WR14 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Produktkatalog:
1.85-Serie
2.4 Serie
2.92 Serie
SMA Serie
SMP Serie
SMPM Serie
Glasisolator-Produkte
Koaxial-Hohlleiter-Adapter
HINWEIS:
Wir haben über 1.000 Arten von HOHLLEITERPRODUKTEN, wenn der von Ihnen verwendete Stecker nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Details.
