Hochleistungs-Wellenführer zum 2,92mm-Side-Feed-Koaksialadapter BJ220
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktbezeichnung: | 2.92 HF-Koaxial-Wellenleitadapter | Dauerwellenleistung: | 2W |
|---|---|---|---|
| Häufigkeit: | (187,5/a) GHz bis zu 285,7/a) GHz | Widerstand gegen Isolierung: | ≥ 5000 MΩ |
| Anwendung: | Kommunikation | Material: | mit einer Breite von nicht mehr als 20 mm |
| Nennlagertemperatur Temperaturbereich: | -55°C bis +100°C | Betriebstemperaturbereich: | -65°C bis +125°C |
| Hervorheben: | BJ220 Wellenleitadapter,Hochleistungs-Wellenleitadapter,2.92mm Wellenleitadapter |
||

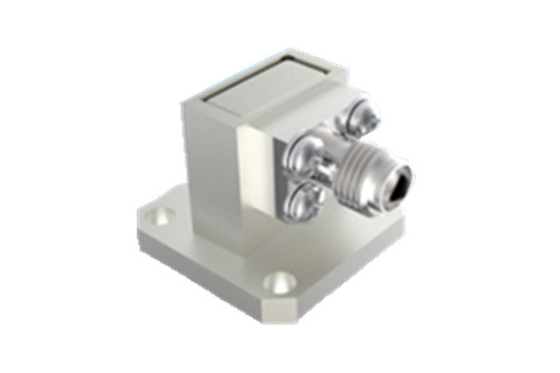

Hochleistungs-Wellenführer zum 2,92mm-Side-Feed-Koaksialadapter BJ220
Unser Unternehmen ist auf die Herstellung von coaxialen Wellenleitungen für Raumfahrzeuge spezialisiert, die in zwei unterschiedlichen Strukturkonfigurationen erhältlich sind: direkt und seitlich.Diese Umrichter bedienen einen breiten Frequenzbereich von 5.3 GHz bis 110 GHz.
Die am Ende des Wellenleiters angebotenen rechteckigen Wellenleitungsanschlüsse umfassen eine Vielzahl von Größen, darunter BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 und BJ900.Auf der Koaxialseite, sind die Schnittstellen unter anderem mit SMA-Serie, 2,92mm-Serie, 2,4mm-Serie und 1,85mm-Serie kompatibel.Jedes Modell ist sorgfältig so konzipiert, dass es die volle Bandbreite seines jeweiligen Wellenleiters unterstützt.
Zu den Hauptmerkmalen unserer Wellenleitungswandler gehören ihre robuste Konstruktion, kompakte Außenabmessungen, außergewöhnliche elektrische Leistung in Verbindung mit hoher Konsistenz,und leichtes Design (≤ 20 Gramm)Diese Eigenschaften haben sie in verschiedenen Anwendungen von Raumfahrzeugen sehr begünstigt und gewährleisten eine optimale Konnektivität und Leistung in anspruchsvollen Luft- und Raumfahrtumgebungen.
Spezifikation:
Anmerkung:Die spezifischen Daten des Modells basieren auf den Daten des Produktspezifikationsblatts.
| Hauptparameter | |||
| Dauerwellenleistung | 2W | ||
| Frequenzbereich | (187.5/a) GHz~(285.7/a) GHz,a ist die Wellenleitungsanschlusslänge | ||
| Betriebstemperaturbereich | -65°C bis +125°C | ||
| Widerstand gegen Isolierung | ≥ 5000 MΩ | ||
| Andere | |||
| Verkleidungsdicke | Dicke der Goldbeschichtungsschicht am Mittelkontakt ≥ 1,27 μm | ||
| Porosität der Plattierung | verdünnte Stickstoffsäure | In einem transparenten Behälter mit einem spezifischen Gewicht von 1,316 (Temperatur 25°C±3°C), 30 Sekunden | |
| Konzentrierte Salpetersäure | Konzentration 68% analytisch rein in einem Behälter bei 25°C±3°C,20min | ||
| Nennlagertemperatur Temperaturbereich | -55°C bis +100°C | ||

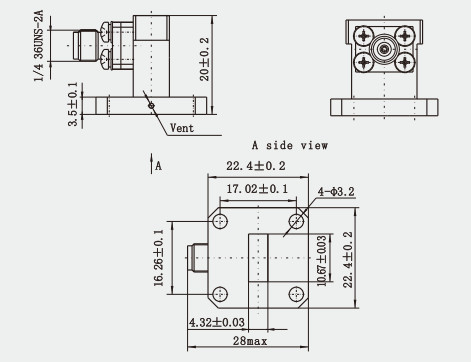

Entwurf:(mm)
Eigenschaften:
1Breite Bandbreite: Wellenführer bis 2,92 Koaxialwandler unterstützen eine breite Frequenzbreite, was sie an eine Vielzahl von Mikrowellen- und Millimeterwellenanwendungen anpassbar macht.
2. Niedriger Einsatzverlust: Diese Umrichter sind so konzipiert, dass der Signalübertragungsweg optimiert und Energieverluste reduziert werden, wodurch der Einsatzverlust verringert und die Gesamtsystemeffizienz verbessert wird.
3. Niedriges VSWR: Das VSWR (Standing Wave Ratio) ist ein wichtiges Maß für den Grad der Signalreflexion.die anzeigt, dass sie im Betriebsfrequenzband weniger reflektiert, und ist in der Lage, Signale effizient von einem Übertragungsleitungstyp in einen anderen umzuwandeln, ohne übermäßige Störungen oder Verzerrungen zu verursachen.
4Kompakt: Die relativ geringe Größe des 2,92mm-Koaxialanschlusses macht ihn für raumbeschränkte Anwendungen wie Luftfahrt- und tragbare Kommunikationsgeräte nützlich.
Anwendung:
Satellitenkommunikation: In Satellitenkommunikationssystemen, 2.92 coaxiale Wellenleitungsumrechner werden verwendet, um koaxiale Signale von Erdstationen in Signale umzuwandeln, die für eine effiziente Kommunikation mit Satelliten durch Wellenleitungen übertragbar sind.
Radarsysteme: In RadarsystemenDieser Umrichter wird verwendet, um die Koaxialanschlüsse von Radarsendern und -empfängern an die Wellenleitungsanschlüsse des Antennensystems anzuschließen, um eine effiziente Übertragung von Radarsignalen zu gewährleisten..
Wireless Communication: In Basisstationen für drahtlose Kommunikation, 2.92 Wellenleitkoaxiale Umrichter werden verwendet, um Koaxialsignale innerhalb der Basisstation in Übertragungssignale umzuwandeln, die für externe Antennenwellenleitsysteme geeignet sind.
Übersetzt von DeepL.com (kostenlose Version)
