Produktdetails:
Zahlung und Versand AGB:
|
| Produktname: | WRD500 Wellenführer für Koaxialadapter | Material: | Messing |
|---|---|---|---|
| Überzug: | Vergoldet | Frequenzbereich: | 18 GHz bis 40 GHz |
| Stecker: | K2.92mm Weiblich | VSWR: | 1,35 |
| Wellenleiter-Größe: | WRD180 | Körperstil: | Rechtwinkel |
| Hervorheben: | WRD180 Wellenleiter-Koax-Adapter,18-40GHz rechtwinkliger Adapter,K2.92mm Buchse Wellenleiteradapter |
||
Die Häufigkeit dermit einer Leistung von mehr als 50 WattVerarbeitet durchElite Elektronik(ELT) abdecken5.4 GHz bis 110 GHzMit hoher Zuverlässigkeit, geringer Größe und hervorragender Leistung wird es in Mikrowellenmessgeräten und Millimeterwellengeräten weit verbreitet.mit einer Breite von mehr als 20 mm,Die koaxiale Endverbindungsoberfläche umfasst:N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 und Mikroband. Wellenleitungen zu Koax-Adaptern werden in zwei Typen unterteilt: Endstart und Rechtswinkelstart aus Schnittstellenorientierung.eine Hochleistungsstruktur.

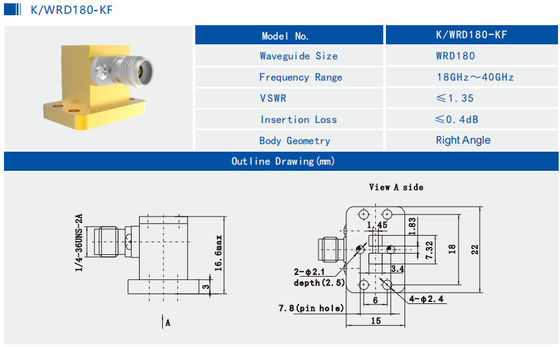

Spezifikation derK/WRD180-KF:

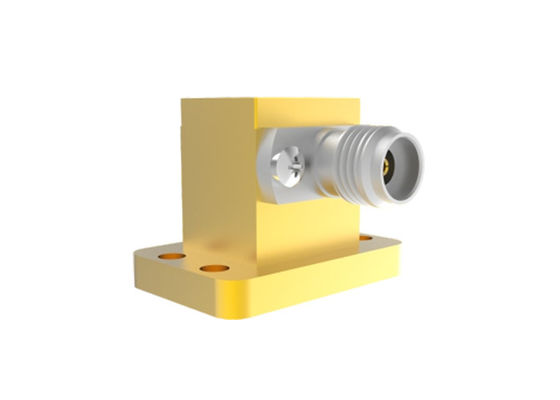

| Produktbezeichnung | WRD180 bis K2.92mm Weibliche Wellenleiter zu Koaxialadaptern |
| Modell Nr. | K/WRD180-KF |
| Koaxal-Typ | K2.92mm Weiblich |
| Größe des Wellenleiters | WRD180 |
| Körpergestaltung | Rechtswinkel |
| Frequenzbereich | 18 GHz bis 40 GHz |
| Impedanz | 50 Ohm |
| VSWR | 1.35 |
VerwandtWRD-Wellenführer für Koax-Adaptervon Elite Electronic.
| Modellnummer | Beschreibung | Anmerkung |
| N/WRD500-KF1 | WRD500 bis N-Typ weibliche Endstartadapter | 6 GHz bis 18 GHz |
| Der Wert der Verbrennungsmenge ist zu messen, sofern die Verbrennungsmenge nicht überschritten ist. | WRD650 auf SMA männliche Rechtswinkeladapter | 6 GHz bis 18 GHz |
| Der Wert der Verbrennungsmenge ist zu messen, sofern die Verbrennungsmenge nicht überschritten ist. | WRD750 zu SMA männliche Rechtswinkelanpassungen | 7.5 GHz bis 18 GHz |
| Benutzerdefinierter Typ | Maßgeschneiderte Größen sind akzeptabel |
![]()
![]()
![]()
Querschnittsbezüge der Wellenleitungsnorm
| Chinesischer Standard | Internationale Norm | Frequenzbereich (GHz) |
| BJ84 | WR112 | 6.57 bis 9.99 |
| BJ100 | WR90 | 8.20 bis 12.5 |
| BJ120 | WR75 | 9.84 bis 15.0 |
| BJ140 | WR62 | 11.9 bis 18.0 |
| BJ180 | WR51 | 14.5 bis 22.0 |
| BJ220 | WR42 | 17.6 bis 26.7 |
| BJ260 | WR34 | 21.7 bis 33.0 |
| BJ320 | WR28 | 26.5 bis 40.0 |
| BJ400 | WR22 | 32.9 bis 50.1 |
| BJ500 | WR19 | 39.2 bis 59.6 |
| BJ620 | WR15 | 49.8 bis 75.8 |
| BJ740 | WR12 | 60 bis 90 |
| BJ900 | WR10 | 74 bis 110 |
Anmerkung:
Wir haben mehr als 1000 Arten vonWellenführer für KoaxialadapterWenn der von Ihnen verwendete Adapter nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.Die ODM-Dimension ist willkommen.
