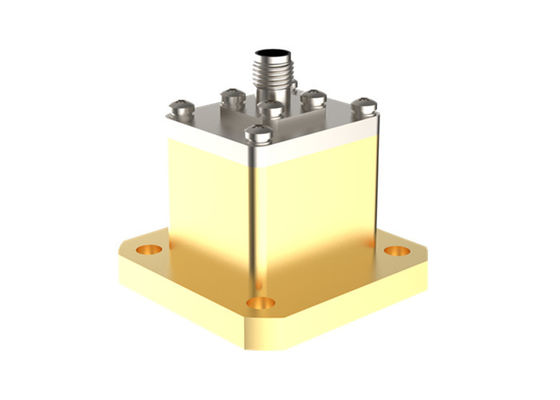

9,84GHz~15GHz WR75 BJ120 zu SMA-Buchse End Launch Hohlleiter zu Koaxialadapter Messing SMA/BJ120-KFE

9,84GHz~15GHz WR75 zu SMA-Buchse End Launch Hohlleiter zu Koax-Adapter

Die Frequenz von Hohlleiter-zu-Koax-Adapter verarbeitet von Elite Electronic (ELT) deckt 5,4GHz-110GHz. Mit hoher Zuverlässigkeit, kleiner Größe und exzellenter Leistung wird es häufig in Mikrowellenmess- und Millimeterwellengeräten eingesetzt. Der Hohlleiter hat Standard-Rechteck- und Doppelrinnenhohlleiter, und nicht-standardmäßige Hohlleiter können nach Benutzeranforderungen angepasst werden. Die Koaxial-Endverbindungschnittstelle umfasst N, TNC, SMA, SMP, SSMP, 3,5, K (2,92), 2,4, 1,85, 1,0 und Mikrostriefen. Hohlleiter-zu-Koax-Adapter sind in zwei Typen unterteilt: End Launch und Right Angle Launch nach Schnittstellenorientierung. Unter ihnen kann der RA-Launch-Typ auch als eine Hochleistungsstrukturverwendet werden.



Vorteile:

-Unsere Hohlleiteradapter zeichnen sich durch hohe Zuverlässigkeit, Miniaturgröße und exzellente Leistung aus, was sie in Mikrowellenmess- und Millimeterwellengeräten usw. weit verbreitet macht.

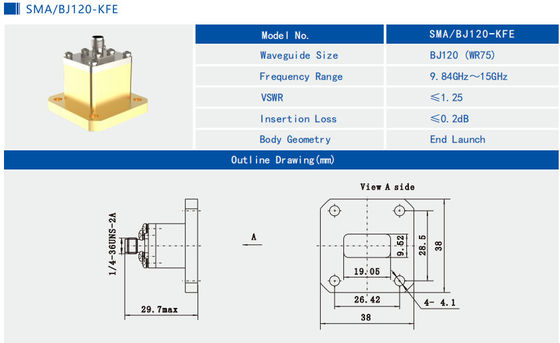

Umrisszeichnung und Bilder von WR75 zu SMA-Buchse Hohlleiter zu Koax-Adapter SMA/BJ120-KFE:



Verwandte SMA-Buchse Hohlleiter zu Koax-Adapter von Elite Electronic.

Modellnummer	Beschreibung	Hinweis
SMA/BJ100-KFE2	WR90 zu SMA-Buchse Rechtwinklige Adapter	8,2GHz~12,5GHz
SMA/BJ100-KF6	WR90 zu SMA-Buchse rechtwinklig Adapter	8,2GHz~12,5GHz
SMA/BJ120-KF6	WR75 zu SMA-Buchse Rechtwinklige Adapter	9,84GHz~15GHz
SMA/BJ140-KFE	WR62 zu SMA-Buchse End Launch Adapter	11,9GHz~18GHz
SMA/BJ140-KF15	WR62 zu SMA-Buchse Rechtwinklige Adapter	11,9GHz~18GHz
SMA/BJ180-KFE5	WR51 zu SMA-Buchse End Launch Adapter	14,5GHz~22GHz
SMA/BJ180-KF2	WR51 zu SMA-Buchse Rechtwinklige Adapter	14,5GHz~22GHz







Querverweise auf Hohlleiter-Standard
