1-Pin-Hermetik-50-Ohm-Glas-Metall-Dichtungs-Steckverbinder-HF-Durchführungen für kundenspezifische Gehäuse
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Plating: | Gold Plated | Pin: | Single pin |
|---|---|---|---|
| Pin Material: | Kovar 4J29 | Glass Material: | 7052,7070, DM308 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Impendence: | RF 50 Ohm |
| Markenname: | ELT(Elite) | ODM: | can be customized according to your requirement |
| Hervorheben: | Kundenspezifische Gehäuse Metall-Dichtungs-Steckverbinder,50-Ohm-Glas-Metall-Dichtungs-Steckverbinder,1-Pin-Hermetik-Steckverbinder |
||

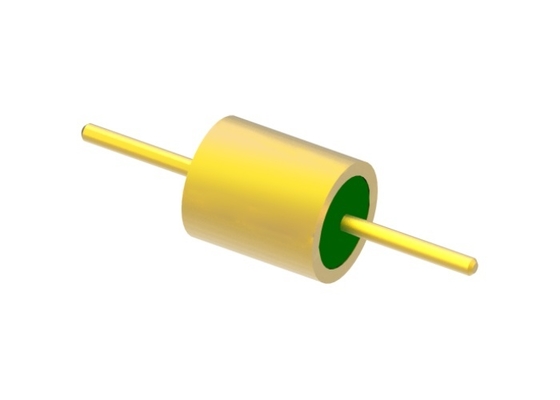

Einzelstift hermetische 50 Ohm Glas-Metall-Dichtungen HF-Feedthrough für kundenspezifische Gehäuse
Spezifikation von JM5065:
| Produktname | Hermetische Glas-Metall-Dichtungen |
| Impedanz | 50 Ohm HF |
| Typ | 1 Pin |
| Reihen | 1 Reihe |
| Farbe | Vergoldet |
| Gehäuse- und Stiftmaterial | Kovar 4J29 |
|
Glasmaterial
Glasfarbe
|
7050 oder 7070 Typ oder DM308
Grün oder Weiß
|
| Frequenzbereich | DC-18 GHz |
| VSWR | 1.35 |
| Spannungsfestigkeit | ≥500V |
|
Hermetizität Leckrate |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Isolationswiderstand | ≥2000MΩ |
| Betriebstemperatur | -65℃~+260℃ |
Einführung
Hermetische Glas-Metall-Dichtungen HF/DC-Feedthroughs /Mehrfachstift-Header /Steckverbinder wird auch genannt Glasisolator. Sie werden hauptsächlich zur Übertragung von Mikrowellensignalen, Leistungssignalen und Steuersignalen zwischen Modulen und Modulen, Modulen und Komponenten mit Gasdichtungsanforderungen verwendet. Sie sind eine der kritischsten Komponenten in Dichtungskomponenten.
Das Glas mit niedrigem Dielektrizitätskonstante und geringem dielektrischen Verlust wird als Isolier- und Trägermaterial verwendet. Das Gehäuse und der Leiter bestehen aus Kovar-Legierung die unter hoher Temperatur gesintert und die Oberfläche vergoldet ist. Der Innenleiter hat eine Vielzahl von Anschlussarten wie Golddrahtbonden, Löten und Stecken usw. Glasisolatoren sind klein, leicht, hermetisch, hochzuverlässig und werden in den letzten Jahren in der Elektronikfertigungsindustrie weit verbreitet eingesetzt.
Eigenschaften:
-Kleine Größe
-Leichtgewicht
-Hermetisch
-Stabile Qualität und hohe Zuverlässigkeit
-Innenleiter: Golddrahtbonden, Löten und Steckmethode zur Auswahl
Anwendung:
Breites Anwendungsspektrum von Elektronikgehäusen, elektronischen Gegenmaßnahmen, Satelliten, Raketen, Radar und anderen im militärischen Bereich, in der Luft- und Raumfahrt sowie im Automobilbereich. Es kann mit SMA, Millimeterwellenprodukten verwendet werden.
Vorteile:
-Militärische Qualität mit 1,27 um vergoldet
-Strenge Toleranzkontrolle
-Standard- und kundenspezifisches Design zur Auswahl.
-Hoch kostengünstige Produkte und Dienstleistungen
-Große Lagerbestände für Standardgrößen
-Schnelle Lieferung für kundenspezifische Produkte
Produktliste:
| 50Ω HF-Einzelstift-JM-Serie | Löten, Stecken und Bonden zur Auswahl |
| 50Ω HF-Einzelstift-JM-Standardserie | Löten, Stecken und Bonden zur Auswahl |
| 50Ω HF-Einzelstift-JM-Nicht-Standard-Serie | Löten, Stecken und Bonden zur Auswahl |
| DC-Einzelstift-JK-Serie | Löten und Bonden zur Auswahl |
| DC-Einzelstift-JK-Standardserie | Löten und Bonden zur Auswahl |
| DC-Einzelstift-JK-Nicht-Standard-Serie | Löten und Nagelkopfbonding zur Auswahl |
|
Mehrfachstift-Header-JMC-Serie
|
1-9 Stifte mit 1-3 Reihen zur Auswahl |
| Kundenspezifische Abmessungen |
Große Auswahl |
HINWEIS:
Wir haben über 100.000 Arten von Hermetischen Glas-Metall-Dichtungssteckern, wenn der von Ihnen verwendete Stecker nicht gefunden wird, kontaktieren Sie uns bitte mit Ihren Angaben.
