50Ω 40GHz hermetisch versiegelte SMP-Männliche Steckdose Schottverbindung Luft- und Raumfahrt-HF-Verbindungen mit geringem Einsatzverlust
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | SMP-Schott-HF-Steckverbinder für die Luft- und Raumfahrt | Modell: | SMP(M)-JYD14G |
|---|---|---|---|
| Frequenzbereich: | 0.3MHz-40GHz | Impedanz: | 50Ω |
| DWV: | 500V | Isolationswiderstand: | ≥5000 MΩ |
| Mitteldirigent: | ≤6mΩ; Kovar-Legierung, vergoldet | Außenleiter: | ≤3mΩ; Kovar-Legierung, vergoldet |
| Leckrate: | < 1,01325 X 10-3 Pa·cm3/s | Isolatoren: | Glas |
| VSWR: | ≤ 135 | Einfügedämpfung: | ≤0,4 dB |
| Temperatur: | -55 °C ~ 125 °C | Haltbarkeit: | 500 Zyklen |
| Hervorheben: | 50Ω 40GHz SMP männlicher Steckeranschluss,hermetisch versiegelter Luft- und Raumfahrt-HF-Anschluss,Schottverbindung mit niedrigem Einsatzverlust |
||
50Ω 40GHz SMP-Steckverbinder mit Flanschbefestigung für Luft- und Raumfahrt, HF-Steckverbinder mit geringem Einfügedämpfung
Die SMP-Serie ist ein miniaturisierter Push-On-HF-Koaxialsteckverbinder. Er zeichnet sich durch seine kompakte Größe, sein geringes Gewicht und seine breite Betriebsfrequenzbandbreite aus, mit einer maximalen Betriebsfrequenz von bis zu 40 GHz.Der SMP-Stecker verfügt über drei Schnittstellentypen: Volle Rastung, begrenzte Rastung und glatter Lauf. Er unterstützt Blind-Mate-Verbindungen und ermöglicht sowohl axiales als auch radiales Spiel der Verbindungsstruktur. Als einer der am weitesten verbreiteten HF-Koaxialsteckverbinder eignet er sich für die Übertragung von HF- und Mikrowellensignalen sowie für modulare dichte Installationsszenarien. Er wird häufig in fahrzeuggebundenen, schiffsgebundenen und satellitengestütztenAnwendungeneingesetzt.
SMP-Konstruktionsmerkmale von HF-Steckverbindern für Luft- und Raumfahrt
- Kompaktes Design
- Frequenzbandbetrieb bis 40 GHz
- Robuste Konstruktion für Zuverlässigkeit, Flanschschraube M5x0,5-6g
- Verfügbar in mehreren Konfigurationen: gerade, rechtwinklig, Flansch, Leiterplatten- und Flanschmontageoptionen
- Niedriger VSWR & Einfügedämpfung
Schnittstelle von SMP-HF-Steckverbindern für Luft- und Raumfahrt

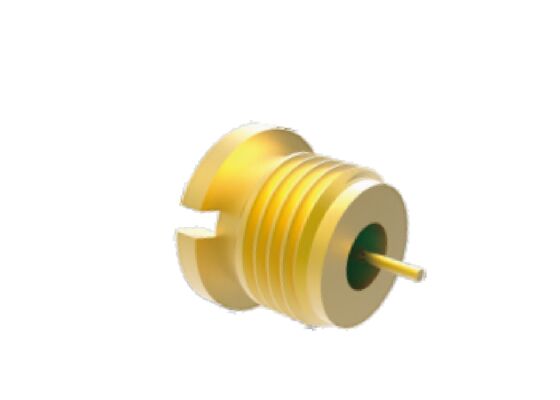

Hermetisch abgedichteter SMP-Stecker mit Flanschbefestigung, Modell-Nr.: SMP(M)-JYD14G
Ähnlicher Typ: Hermetisch abgedichteter SMP-Stecker mit Flanschbefestigung SMP(M)-JYD150
Hinweis: Bitte prüfen Sie unseren Katalog für weitere ähnliche Modelle entsprechend Ihrer Anwendung.
Anwendungen
Xi'an Elite Electronics ist spezialisiert auf systematische Verbindungslösungen für anspruchsvolle Branchen, darunter:
- Luft- und Raumfahrtsysteme
- Navigations- und Radarausrüstung
- Kommunikationssysteme
- Messinstrumente
- Elektronikanwendungen
Verpackung & Versand
Jeder SMP-Steckverbinder für Luft- und Raumfahrt wird sorgfältig verpackt, um den Schutz während des Transports zu gewährleisten:
Wir nutzen zuverlässige Kurierdienste für eine prompte Lieferung und stellen den Kunden bei Versand Tracking-Informationen zur Verfügung.
