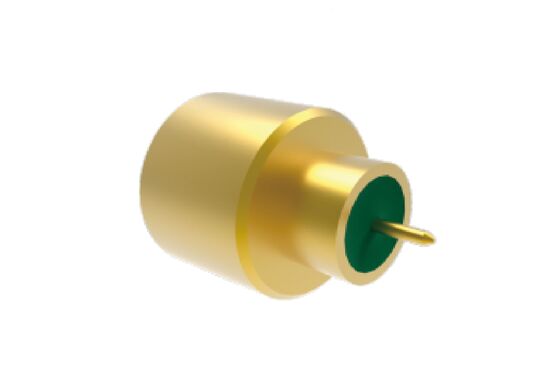

50Ω 40GHz hermetisch versiegelter SMP-Männlicher Steckverbinder für PCB-Lötungen Luft- und Raumfahrt-HF-Anschlüsse mit niedrigem IL
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | SMP-Schott-HF-Steckverbinder für die Luft- und Raumfahrt | Modell: | SMP(M)-JHD432-S |
|---|---|---|---|
| Frequenzbereich: | 0.3MHz-40GHz | Impedanz: | 50Ω |
| DWV: | 500V | Isolationswiderstand: | ≥5000 MΩ |
| Mitteldirigent: | ≤6mΩ; Kovar-Legierung, vergoldet | Außenleiter: | ≤3mΩ; Kovar-Legierung, vergoldet |
| Leckrate: | < 1,01325 X 10-3 Pa·cm3/s | Isolatoren: | Glas |
| VSWR: | ≤ 135 | Einfügedämpfung: | ≤0,4 dB |
| Temperatur: | -55 °C ~ 125 °C | Haltbarkeit: | 500 Zyklen |
| Hervorheben: | 50-Ω-SMP-Stecker,hermetisch abgedichteter 40-GHz-HF-Stecker,PCB-Lötstecker mit geringer Einfügungsdämpfung |
||
50Ω 40GHz hermetisch abgedichteter SMP-Steckverbinder für PCB-Lötung, Luft- und Raumfahrt-HF-Steckverbinder mit geringer Einfügedämpfung
Die SMP-Serie ist ein miniaturisierter Push-On-Luft- und Raumfahrt-HF-Steckverbinder. Er zeichnet sich durch kompakte Größe, geringes Gewicht und eine breite Betriebsfrequenzbandbreite aus, mit einer maximalen Betriebsfrequenz von bis zu 40 GHz.Der SMP-Stecker verfügt über drei Schnittstellentypen: Full Detent, Limited Detent und Smooth Bore. Er unterstützt Blind-Mate-Verbindungen und ermöglicht sowohl axiales als auch radiales Spiel der Verbindungsstruktur. Als einer der am weitesten verbreiteten HF-Koaxialsteckverbinder eignet er sich für die Übertragung von HF- und Mikrowellensignalen sowie für modulare dichte Installationsszenarien. Er wird häufig in fahrzeuggebundenen, schiffsgebundenen und satellitengebundenenAnwendungeneingesetzt.
SMP-Konstruktionsmerkmale von Luft- und Raumfahrt-HF-Steckverbindern
- Kompaktes Design
- Frequenzbandbetrieb bis 40 GHz
- Robuste Konstruktion für Zuverlässigkeit, Einbauschraube M5x0,5-6g
- Verfügbar in mehreren Konfigurationen: gerade, rechtwinklig, Einbau, PCB- und Flanschmontageoptionen
- Niedriger VSWR & Einfügedämpfung
Schnittstelle von SMP-Luft- und Raumfahrt-HF-Steckverbindern
Hermetisch abgedichteter SMP-Stecker für PCB-Lötung Modell-Nr.: SMP(M)-JHD432-S (Smooth Bore Typ)
Ähnlicher Typ: Hermetisch abgedichteter SMP-Stecker für PCB-Lötung SMP(M)-JHD169-F (Full Detent Typ)
Hinweis: Bitte prüfen Sie unseren Katalog für weitere ähnliche Modelle entsprechend Ihrer Anwendung.
Anwendungen
Xi'an Elite Electronics ist spezialisiert auf systematische Verbindungslösungen für anspruchsvolle Branchen, darunter:
- Luft- und Raumfahrtsysteme
- Navigations- und Radarausrüstung
- Kommunikationssysteme
- Messinstrumente
- Elektronikanwendungen
Verpackung & Versand
Jeder SMP-Steckverbinder, Luft- und Raumfahrt-HF-Steckverbinder, wird sorgfältig verpackt, um den Schutz während des Transports zu gewährleisten:
Wir nutzen zuverlässige Kurierdienste für eine prompte Lieferung und stellen den Kunden bei Versand Tracking-Informationen zur Verfügung.
Für zusätzliche Informationen zu ähnlichen Produktmodellen prüfen Sie bitte unseren Katalog oder kontaktieren Sie unser Verkaufsteam unter:
